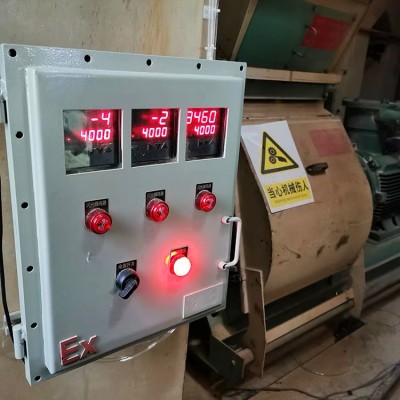

集尘器除尘箱压差报警装置
——江西世纪行 刘经理 ：189-7998-8077
压差报警器技术规格：
·测量介质：干燥，洁净无腐蚀性气体
·压力形式：表压，压差
·采用美国进口差压芯体，精度高稳定性好，具有零点，满量程补偿，温度补偿。
·量程：0-±100pa/0-±10,000pa
·输入电压： 220VAC (16~36VDC需定制)
·精度： ±0.5% FS/1.0% (标 准型), ±0.25% FS (高精度型);
·长 期稳定性能： 0.1%FS/年
·输出信号： 1路开关量 (标配1路声光报警器+1路电源指示灯/开关)可加选4-20mA. 0-5V、0-10v输出或RS485通讯接口。
·LED双行4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减。
·手动按键压差零点校准
·过载能力： 200%FS·ABS工业塑料外壳， IP65防护等级
·补偿温度：-10-70℃ 环境温度：常温(-10-70℃)
·外形尺寸： 150"200*100·重量： 850g
压差报警器的安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。
压差报警器安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口垂直于地面安装，避免异物进入接压口。
气体压差报警器使用说明书：
压差报警器采用进口高性能感压芯片，配合先 进的电路处理和温度补偿技术，能精 准测量气体压差大小。具有灵敏度高、精度高、抗过载能力强、抗干扰能力强、长 期稳定可 靠等优点。
1.接线说明：
压差报警器内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。
2.面板说明：
如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警器报警。压差报警器有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。
压差报警器上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警器报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。
3.安装方法：
1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。
2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。
4.安装注意事项：
1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。
2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免异物进入接压口。
5.主要技术指标：
工作电压：AC220V
测量范围：0-5KPA
测量精度：0.2%FS
测量速度：3次/秒
过载能力：1.5倍满量程
继电器触点容量：AC220V/3A
继电器触点寿命：100000次
除尘器差报警装置，是我司专门为工业除尘器、喷涂设备、空调过滤器、锅炉炉膛负压、正压送风压差控制设备等，开发的一款高精度产品。
